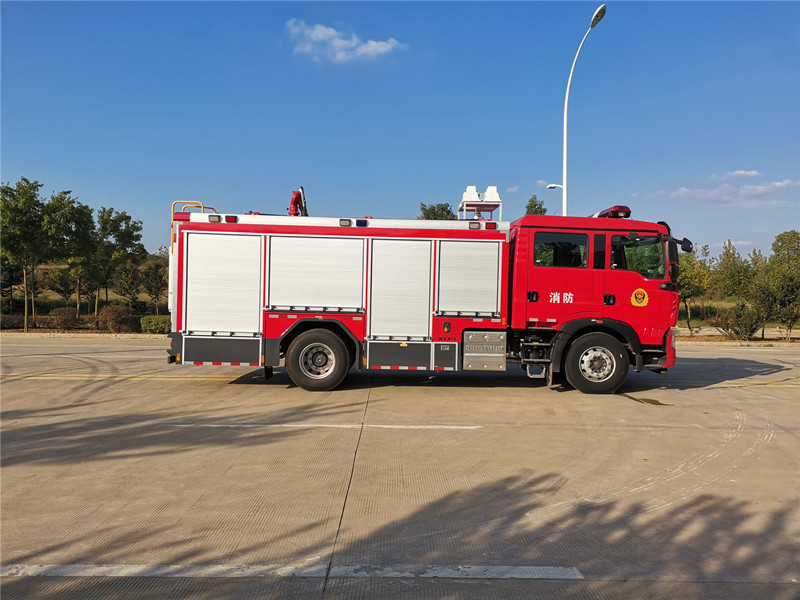

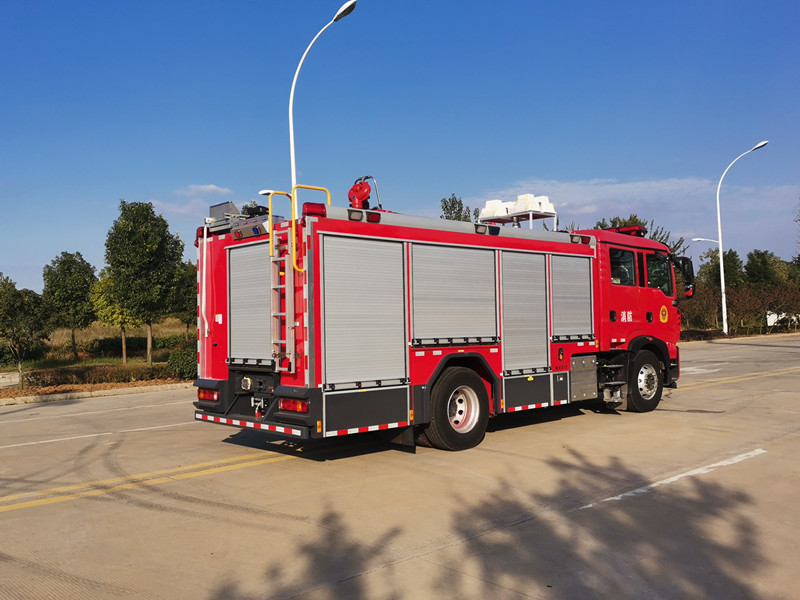

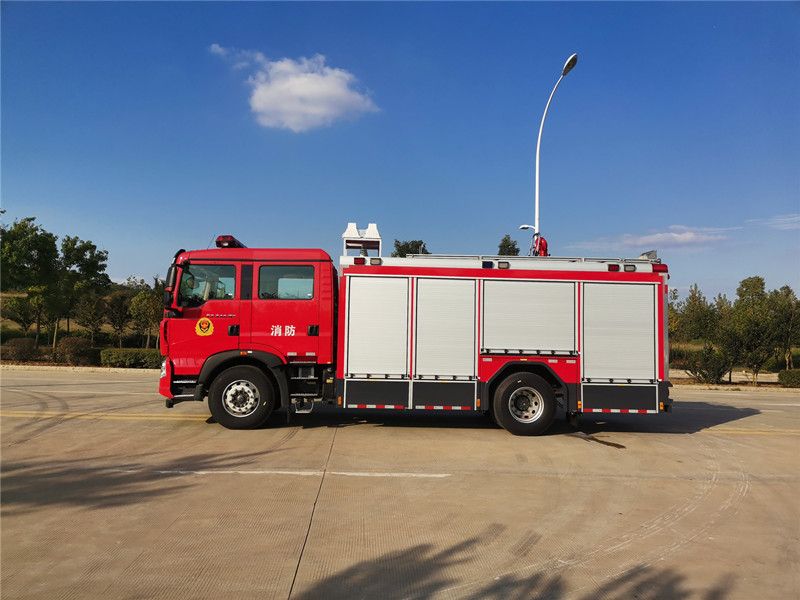

重汽A类泡沫主战消防车

一、整车主要参数

外廓尺寸：8300x2500x3430mm

**总质量：15500kg

载液量：罐体容积不小于 5000L

消防泵额定流量：60L/s @1.0MPa;30L/s @2.0MPa;

消防炮额流量：60L/s 1.0MPa

消防炮射程：≧60m（水）、≧55m（B 类泡沫）、≧35m（A 类泡沫）

前置绞盘参数：**拉力：75.6KN，驱动型式：电动

升降照明灯参数：**离地高度：≥7.6m

二、压缩空气泡沫系统主要参数

	湿泡沫			干泡沫
	流量 （L/Min）	射程 （M）	发泡倍数	流量 （L/Min）	射程 （M）	发泡倍数
出口 A	180	≥22	≥7	100	≥12	≥10
出口 B	180	≥22	≥7	100	≥12	≥10
炮出口	280	≥22	≥7
炮出口  （特湿  泡沫）	480	≥35	≥6

三、底盘主要参数

型 号：ZZ5207TXFV471GF5 重汽 HOWO 国Ⅵ底盘

驱动型式：4×2

轴 距：4700mm

**车速：101km/h

发动机型号：MC07.34-60

功 率：248kW

总 质 量：20100kg

四、主要结构：

１、驾驶室

结 构：T5G-S 四开门驾驶室,乘员人数2+4人。

座位设置：前排2人后排4人，其中后排乘员座位后面设有空气呼吸器固定架4个， 前方约1.2米高度处有精致的安全栏杆。

翻转：前翻式电动举升翻转系统（原车自带）。

乘员室内设备：除原车设备外，加装有100W**报器、**开关、取力器**开 关、指示灯。

**：驾驶室顶部安装长排LED频闪红**。

2、容罐：

载液量：

l 水罐载水量：4000kg

l A类泡沫罐载液量：300kg

l B类泡沫罐载液量：700kg

材  质：

l 水罐采用优质碳钢板焊接而成

l 泡沫罐采用优质不锈钢板0Cr18Ni9焊接而成

l 水罐结构：水罐为焊接式结构，前后封板、罐两侧壁板、纵横防板 均设有可增加强度的梯形折筋。另有维修人孔圈以及防吸水漩涡紊流结构。

l 罐顶有1个入口孔，带快速锁紧及开启装置的罐盖。

l 罐顶接有1个Φ80 mm的溢水管阀结构。

l 1个液位指示器。

l 1个排污口。

l A类泡沫罐结构：位于水罐前顶部，内设隔板加强筋。

l 罐顶设1个A类泡沫注液口。

l 罐顶设1个出气口。

l 罐底设1个低液位保护开关。

l 1个液位指示器。

l 罐底设1个排污口。

B类泡沫罐结构：位于水罐前部，其强度安全、密封可靠。

l 罐顶设1个B类泡沫注液口。

l 罐顶设1个出气口。

l 罐底设1个排污口。

l 1个液位指示器。

3、水泵：

（1） 、水泵：

型号：CB10.20/30.60型中低压消防泵

额定流量：60 L/S@1.0MPa;30 L/S@2.0MPa

材质：铝合金外壳、不锈钢泵轴、铜合金叶轮和密封环、铬镍合金 齿轮

（2） 、引水泵：

活塞式吸深： ≥ 7m

引水时间：≤ 50s

4、B类泡沫比例混合系统：

泡沫比例混合器型号：PH64

型式：负压环泵式

混合比：3-6%

5、压缩空气系统：DC-CAFS60/45M

空气压缩机型号：EV06-NK

型式：螺杆式

额定流量：额定性能5.5m³/min，（压力0.85MPa时）

工作压力：0.85 Mpa

**工作压力：1.5MPa

自动压力平衡系统：气压随水压波动范围≤10%

电动泡沫泵型号： BM12.10N

流量和压力：12L/min/0.8Mpa

比例调节范围：0—9.9%

**喷射压力：1.4Mpa

6、管路系统：

（1）、吸水管路：

设 1个DN150罐内吸水管路系统。

水泵后部设有1个DN150外吸水管路系统。

（2）、压缩空气泡沫管路：

泵房左侧设置DN65、DN80压缩空气泡沫出液口各一个。

（3）、注水管路

车厢右侧各有1个安装DN65外注水口，可通过管路向罐内注水。

泵房内设置1个DN65管道向罐内注水并通过DN65球阀**。

（4）出水管路：

车顶部设置１个DN80消防炮管路及**阀。

泵房左右两侧各设置1个DN80、DN65出水管路及**阀。

（5）、放余水管路：

压缩空气泡沫系统底部设有放余水管路及**阀。

水泵底部设有放余水管路及**阀。

（6）、冷却水管路：

为使空气压缩机及取力器在工作中运行正常，配有同空压机冷却系统、取力器冷却系统连通的冷却水管路及**阀。

（7）、排污管路：

水罐底部设置１个DN40的排污管路及**阀。

B类泡沫原液罐底部设置１个DN25的排污管路及**阀。

A 类泡沫原液罐底部各设置１个DN25的排污管路及**阀。

7、消防炮：

型号：PL8/48型泡沫/水两用消防炮（更换A类炮头即可出压缩空气泡沫液）

位置：液罐顶部

**方式：手动

喷射压力：0.8Mpa

流量：48L/s

喷射炮旋转角度：360°

喷射炮仰角：≥+75°

喷射炮俯角：≤-15°

射程：水≥70m  泡沫≥60

8、升降照明系统：

发电机：本田动力

功率：10.5KW

频率：50HZ

电压： 220V

主照明灯：

功率： 4×1000W

移动照明灯：500W/ 2只

升降杆：

型式：气动

**离地高度：8m

举升重量： 45kg

云台：

俯仰度：330°

水平旋转： 360°全旋转

电压：220V

电缆线盘：

电压： 220/380V

频率： 50HZ

数量： 30m（220V）x2

配电箱：设有功能**键、仪表、各种操作全部集中于**箱上，并能准确快捷的**全部运转动作，配置5m线控按键。

9、牵引绞盘系统：（美国冠**）

型    号：N16800XF

驱动形式：直流电动

**拉力：7650Kgs

钢丝尺寸：13mmx38m

重   量：108kg

安装位置：位于车辆尾部

10、取力器：

型式：夹心式

操纵：电磁阀、气动**、**位置位于驾驶室内仪表盘处

冷却方式：机油冷却

润滑方式：飞溅式油润滑

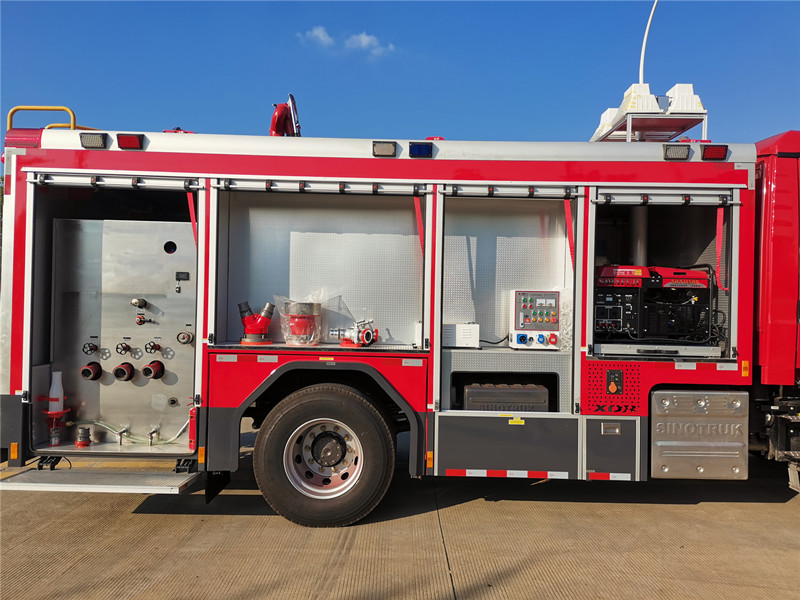

11、器材箱及泵房：

材质：本体主骨架为钢制型材，内部器材架为铝合金型材。内饰侧板为1.2mm氧化铝合金花纹板，内饰底板为1.2mm氧化铝合金花纹板。

结构：采用钢制框架和铝合金型材专用连接件结构，器材放置空间充足，放置器材隔断空间可调整。适当位置选配采用立式推拉架、扡架和空气呼吸器旋转架的方式，保证器材便于取用。对车厢内部需要经常检测的部件，在适当部位加装有活门，其他需要进入车内部检查和维修的地方也加装有敞开或有可移动的板件。

卷帘门：所有器材厢及泵室都采用带锁卷帘门，把手和锁坚固耐用，不宜变形。卷帘门导轨内加装LED照明灯带，所有卷帘门均经过水淋密封性能试验。

翻板踏脚：钢框架覆铝合金花纹板，采用铰链加止口双重锁定，脚踏板边角处安装有黄色**示灯闪烁，安全可靠。

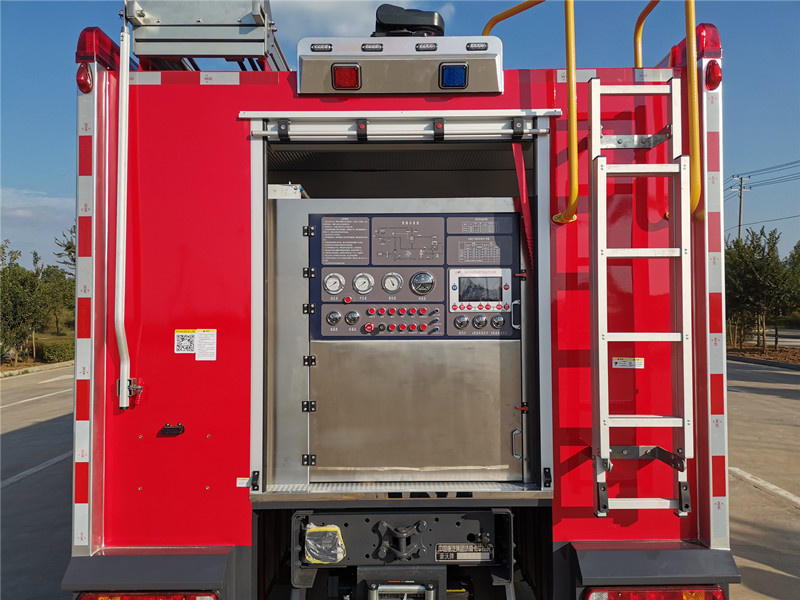

12、仪表板及板上设备

仪表板位于车尾部的泵室内，带有一个**板并具备充足的照明；所有**手柄、开关、指示灯的近旁都有中文标识和操作步骤说明。

仪表板装有：

液位表：3只

转速表： 1只

压力表：1只

真空压力表：1只

泡沫比例混合器**单元：1套

空压机温度表：1只

油门调节装置：1套

仪表照明开关：1个

空气压力表： 1个

A类系统供水开关：1个

炮**开关： 1个

其他各类**阀若干

13、电器及**示系统:

l 整车所有用电设备总功率低于发电机额定功率的1.4倍

l 牌照灯座符合GB4785的规定，满足牌照照明需要

l 驾驶室顶部配备1只1.6米LED长排频闪红**,**报器功率为100W；**报器、**、爆闪灯电路为**式附加电路，**器安装在驾驶室内

l 厢体顶部左右两侧各安装蓝、红两色爆闪灯，间隔≤3m，下两侧各安装4具安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，驾驶室、器材箱、泵房内均装有照明装置，并符合GB4785规定

l 后泵房处的系统**面板上设有各类指示灯、显示仪表、安全报**装置。

l 在车辆适当位置选装自动充电系统，在车辆停驶状态下自动为车辆蓄电池进行智能充电，避免车辆发生因亏电而引起的启动困难。

14、喷漆：

采用国产油漆，驾驶室、车体为消防红，底盘和副车架为黑色，翼子板、保险杠、小高顶为灰色。整车漆膜要求平整、光亮。

15、总体技术要求：

l 整车性能符合GB7956.1-2014《消防车 第1部分：通用技术条件》的规定

l 整车性能符合GB7956.6-2015《消防车 第6部分：压缩空气泡沫消防车》的规定

l 消防泵性能符合GB6245-2006《消防泵》的规定

l 整车外廓尺寸、轴荷及质量应符合GB1589-2016《道路车辆外廓尺寸、轴荷及质量限值》的规定

l 整车外部照明和信号装置应符合GB4785《汽车及挂车外部照明和信号装置的安装规定》的规定

l 所有焊接牢固，光洁，平整

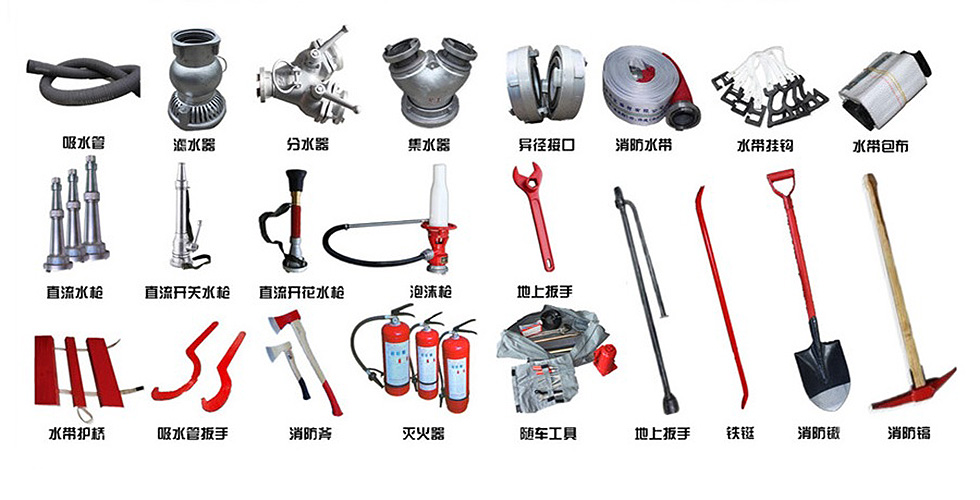

16、随车器材
